veRL 源码解析（二）：四大核心组件与调度中心
1. 引言
在上一篇文章中，我们探讨了 veRL 的设计哲学，为解决 RLHF 工程化的“不可能三角”指明了方向。
本篇文章将深入 veRL 的开源代码，聚焦于 veRL 的核心架构，希望大家可以带着问题来阅读本篇文章：
- 构成 veRL 系统骨架的 “四梁八柱” 分别是什么？
- 中心调度器，是如何将这些独立的部件组织起来协同工作的？
- 在一次完整的 PPO 迭代中，数据是如何在这些组件之间流动并驱动模型学习的？
2. Worker 的四大核心角色
在深入 veRL 的具体组件之前，我们先简要回顾一下它所服务的核心算法——近端策略优化（PPO） 的工作流程。PPO 驱动的 RLHF 流程，本质上是一个“生成-评估-学习”的循环迭代过程，通常包含以下三个核心阶段：
- 生成 (Rollout)：使用当前版本的 Actor 模型，针对一批给定的 prompt，生成相应的 response。这是产生新经验数据的过程
- 评估 (Evaluation / Preparation)：对生成的数据进行“打分”和“评估”
- Reward Model 负责从“人类偏好”的角度，给 response 打一个奖励分数 reward
- Critic Model 负责从“策略价值”的角度，评估在当前状态下，未来能获得的总回报期望值 value
- Actor Model 和 Reference Model 负责计算生成该 response 的对数概率 log_probs，用于后续计算策略更新的幅度
- 学习 (Learning / Update)：利用评估阶段产生的所有信息（reward, value, log_probs），计算出 优势函数(Advantage)，并最终用它来更新 Actor 和 Critic 的模型参数。
在 veRL 的架构里，所有的计算任务，无论多么复杂，都被统一抽象为一种名为 Worker 的基本单元。这种设计体现了软件工程中 “接口统一” 和 “关注点分离” 的核心思想。 Worker 是 veRL 分布式系统中的 “功能器官”，每个 Worker 都封装了特定的模型、配置和计算逻辑，独立自主地完成自己的任务。
在典型的基于 PPO 的 RLHF 流程中，veRL 的“四梁八柱”正是由以下四种核心的 Worker 角色构成：
1、经验的生产者：RolloutWorker
作为 RLHF 流程的起点，RolloutWorker 使用当前 Actor 策略生成 (prompt, response) 经验对。veRL 并不重复造轮子去实现一个推理引擎，而是将 RolloutWorker 设计成一个通用的接口，支持多种推理引擎（如 vLLM/SGLang 等）。
2、偏好的打分者：RewardModelWorker
RewardModelWorker 负责模拟人类偏好，为生成的 response 打分，提供核心的 reward 信号。
RewardModelWorker 是一个完全独立的打分模型。它的模型结构通常与 Critic 类似，都拥有一个输出标量的 价值头 (Value Head)。但它加载的是一套在人类偏好数据集上专门训练过的权重。它的存在，是将“客观的价值判断”（基于人类标注）从 Actor 的策略优化中分离出来。
3、价值的评估者：CriticWorker
Critic 的作用不是判断 response 的好坏，而是评估 Actor 当前策略的“平均水平”。它的训练是一个经典的监督学习过程，其目标（“标签”）是 RayPPOTrainer 根据 reward 计算出的未来总回报（Return）。
通过不断让自己的预测逼近 returns，Critic 为 Actor 的更新提供了一个动态的、准确的“参照系”，告诉 Actor 某个 action 带来的 reward 究竟是“意料之中的好”还是“出乎意料的好”，从而让学习过程更加稳定。
4、策略的执行者与学习者：ActorWorker
Actor 的学习不是无的放矢的。它更新的唯一依据，是 PPO 算法的核心——优势函数 A(s, a) 和 裁剪目标函数。 作为 RLHF 的核心，它既要评估策略（计算 log_probs），也要学习策略（根据 advantage 更新模型）。
本篇文章中，我们先不深入到这些 Worker 的实现里面，大家只需要知道它们的职责和功能即可。在后续文章里面，我们会逐一剖析这些 Worker 的内部实现。
3. veRL 的指挥棒：Hydra 配置系统
在我们深入 RayPPOTrainer 这个调度中心之前，必须先了解 veRL 是如何管理其庞大而复杂的参数体系的。如果你直接去看 RayPPOTrainer 的初始化代码，会发现它接收一个名为 config 的核心对象，它几乎控制着从模型结构到训练流程的每一个细节。这个 config 对象从何而来？
答案是 Hydra，veRL 全面拥抱了由 Facebook Research 开发的 Hydra 框架作为其配置管理系统。理解 Hydra 是读懂 veRL 如何运行和实验的关键第一步。
3.1. 分层组合：像搭积木一样构建配置
通过对源码的分析，我们可以看到在训练主入口 verl/trainer/main_ppo.py 中，有一个关键的装饰器：
# verl/trainer/main_ppo.py
@hydra.main(config_path="config", config_name="ppo_trainer", version_base=None)
def main(config):
# ...
run_ppo(config)
Hydra 允许我们将配置按模块拆分到不同的 YAML 文件中，然后在主配置文件里像搭积木一样把它们“组合”起来。
veRL 的基础配置位于 verl/trainer/config/ 目录下。其中，ppo_trainer.yaml 是一个核心的基础配置文件，它定义了 PPO 训练所需的大部分默认参数。它内部也使用了 defaults 列表来组合更细粒度的模块，比如 Actor 和 Critic 的配置：
# verl/trainer/config/ppo_trainer.yaml
defaults:
# 引入 actor 的默认配置，来自于 actor/dp_actor.yaml
- actor@actor_rollout_ref.actor: dp_actor
# 引入 critic 的默认配置，来自于 critic/dp_critic.yaml
- critic@critic: dp_critic
# ... 其他模块
- _self_ # 表示合并当前文件中的其他配置
3.2. 实验覆盖：在不修改源码的情况下进行实验
这种组合模式在运行具体实验时会非常的方便，我们用 gsm8k_multiturn_grpo.yaml 来举例看一下：
# examples/sglang_multiturn/config/gsm8k_multiturn_grpo.yaml
hydra:
searchpath:
- file://verl/trainer/config
defaults:
- ppo_trainer # <--- 关键：首先，加载所有 ppo_trainer.yaml 的默认配置
- _self_ # <--- 然后，应用当前文件中的覆盖配置
# ---- 以下是针对本实验的特定覆盖 ----
data:
max_prompt_length: 1024
train_batch_size: 256
# ...
actor_rollout_ref:
rollout:
name: sglang # 将默认的 rollout 引擎改为 sglang
multi_turn:
enable: True # 开启多轮对话模式
# ...
当你通过命令行启动这个实验时，Hydra 首先加载 ppo_trainer.yaml 及其引用的所有基础配置。然后，将 gsm8k_multiturn_grpo.yaml 中的配置覆盖到基础配置之上。在了解了 Hydra 的工作原理后，我们就可以继续来看 veRL 的核心调度器 RayPPOTrainer 了。
4. 调度中心：RayPPOTrainer
RayPPOTrainer 是 veRL 的核心调度器，它不亲自执行繁重的计算任务，但负责编排整个 PPO 流程，驱动各个 Worker 在正确的时间做正确的事，并管理它们之间的数据流转。
4.1. 静态的“执行图”
RayPPOTrainer 的核心是其 fit() 方法。这段代码虽然是一个 Python for 循环，但我们不应将其看作一个简单的循环，而应将其理解为一个 被代码固化下来的 Execution Graph。
# verl/trainer/ppo/ray_trainer.py
class RayPPOTrainer:
def fit(self):
"""
PPO 训练的主循环。
这个方法是 veRL 的“心脏”，它编排了所有 Worker 的协作，
并以一种部分并行的模式，高效地执行 RLHF 的每一步。
"""
# ... (初始化 logger, progress_bar, global_steps 等) ...
for epoch in range(self.config.trainer.total_epochs):
for batch_dict in self.train_dataloader:
metrics = {} # 用于收集当前 step 的所有监控指标
timing_raw = {} # 用于收集当前 step 的各阶段耗时
# ... (处理 profiler 的启动逻辑) ...
# 将从 dataloader 来的原始字典，转换为 veRL 的标准数据结构 DataProto
batch: DataProto = DataProto.from_single_dict(batch_dict)
# 准备生成(Rollout)阶段的输入数据。
# 从主 batch 中 pop 出仅用于生成的 keys，剩下的 keys 用于后续阶段。
# 这样做可以减小 RPC 传输的数据量。
gen_batch = batch.pop(
batch_keys=["input_ids", "attention_mask", "position_ids"],
non_tensor_batch_keys=["raw_prompt_ids", ...], # 其他非张量key
)
# ... (数据重复，以匹配 rollout.n 的设置) ...
# =================================================================
# == STAGE 1: Rollout - 生成经验数据
# =================================================================
# 根据配置，选择同步或异步模式进行生成
if not self.async_rollout_mode:
# 同步模式：直接调用，阻塞直到生成完成
gen_batch_output = self.actor_rollout_wg.generate_sequences(gen_batch)
else:
# 异步模式：通过 AgentLoopManager 提交生成请求
gen_batch_output = self.async_rollout_manager.generate_sequences(gen_batch)
# =================================================================
# == STAGE 2: 数据聚合与准备
# =================================================================
# 将生成的结果 (如 responses) 合并回主 batch 对象
batch = batch.union(gen_batch_output)
# ... (可选的数据平衡操作，如 _balance_batch) ...
# =================================================================
# == STAGE 3: 并行计算 Logits, Values
# =================================================================
# 在 reward 任务异步执行的同时，并行执行以下 RPC 调用
# 3a. 计算旧策略的 Log Probs
old_log_prob = self.actor_rollout_wg.compute_log_prob(batch)
entropys = old_log_prob.batch["entropys"]
response_masks = batch.batch["response_mask"]
loss_agg_mode = self.config.actor_rollout_ref.actor.loss_agg_mode
entropy_agg = agg_loss(loss_mat=entropys, loss_mask=response_masks, loss_agg_mode=loss_agg_mode)
old_log_prob_metrics = {"actor/entropy": entropy_agg.detach().item()}
metrics.update(old_log_prob_metrics)
old_log_prob.batch.pop("entropys")
batch = batch.union(old_log_prob)
# ... (此处省略了 rollout_log_probs 和 actor_log_probs 的差异计算，与主逻辑无关)
# 3b. 计算参考策略的 Log Probs
if self.use_reference_policy:
# compute reference log_prob
with marked_timer("ref", timing_raw, color="olive"):
if not self.ref_in_actor:
ref_log_prob = self.ref_policy_wg.compute_ref_log_prob(batch)
else:
ref_log_prob = self.actor_rollout_wg.compute_ref_log_prob(batch)
batch = batch.union(ref_log_prob)
# 3c. 计算 Critic 的 Values
if self.use_critic:
with marked_timer("values", timing_raw, color="cyan"):
values = self.critic_wg.compute_values(batch)
batch = batch.union(values)
# =================================================================
# == STAGE 4: 同步与 Reward/Advantage 计算
# =================================================================
with marked_timer("adv", timing_raw, color="brown"):
# 4a. 计算 Reward (可能是异步的)
if self.use_rm:
reward_tensor = self.rm_wg.compute_rm_score(batch)
batch = batch.union(reward_tensor)
if self.config.reward_model.launch_reward_fn_async:
future_reward = compute_reward_async.remote(batch, self.config, self.tokenizer)
reward_tensor, reward_extra_infos_dict = ray.get(future_reward)
else:
reward_tensor, reward_extra_infos_dict = compute_reward(batch, self.reward_fn)
# 将最终的 reward 分数放入 batch
batch.batch["token_level_scores"] = reward_tensor
# ... (可选的 KL 惩罚项应用) ...
# 4b. 在 Driver 端，利用已有的 rewards 和 values 计算 advantage 和 returns
batch = compute_advantage(batch, ...)
# =================================================================
# == STAGE 5: 模型更新
# =================================================================
# 5a. 更新 Critic 网络
if self.use_critic:
critic_output = self.critic_wg.update_critic(batch)
# ... (收集 critic 的训练指标) ...
# 5b. 更新 Actor 网络 (在 critic warmup 之后)
if self.config.trainer.critic_warmup <= self.global_steps:
actor_output = self.actor_rollout_wg.update_actor(batch)
# ... (收集 actor 的训练指标) ...
# ... (日志记录、checkpoint 保存、验证集评估等收尾工作) ...
fit() 方法的结构与 PPO 的三阶段理论完全对应。代码的顺序就是数据流动的顺序，可读性极强。所有的计算任务都由 RayPPOTrainer 这个单一实体发起调用（self.actor_rollout_wg.generate_sequences(...)），而不是分散在各个 Worker 内部。
并且得益于 Ray 的分布式特性，不存在数据依赖的 Worker 之间可以并行执行。我们在代码里面可以看到 compute_reward_async.remote 的调用，它会将计算任务异步提交给 Ray 的调度器，而不阻塞当前线程。
这种 单控制器 (Single-Controller) 模式，使得 veRL 极大地简化了复杂数据依赖的管理。
4.2. 统一的通信接口：WorkerGroup
RayWorkerGroup 的核心使命，是将 RayPPOTrainer 发出的 单一逻辑指令，转化为对底层 一组 Ray Actor 的具体物理操作。它封装了所有“一对多”的复杂通信模式。
我们来看它是如何通过 @register 装饰器和 func_generator 实现这一点的。当 veRL 启动时，RayWorkerGroup 动态地为每个注册了的 Worker 方法（如 update_actor）生成一个代理方法。
@register(dispatch_mode=DP_COMPUTE_PROTO)
def update_actor(self, data: DataProto):
...
这个装饰器的内部实现如下：
# verl/single_controller/ray/base.py
# func_generator 的作用是为 WorkerGroup 动态创建代理方法
def func_generator(self, method_name, dispatch_fn, collect_fn, execute_fn, blocking):
class Functor:
def __call__(this, *args, **kwargs):
# 1. 分发数据：根据 dispatch_fn，将数据切片或广播
args, kwargs = dispatch_fn(self, *args, **kwargs)
# 2. 执行任务：调用 execute_fn，将任务发送给所有底层的 actor
output = execute_fn(method_name, *args, **kwargs)
# 3. （可选）阻塞等待结果
if blocking:
output = ray.get(output)
# 4. 收集结果：根据 collect_fn，将所有 actor 的返回结果聚合
output = collect_fn(self, output)
return output
return type(method_name, (Functor,), {})()
它定义了 RayPPOTrainer 的一次方法调用所经历的完整生命周期：分发 -> 执行 -> 收集。
现在，我们看 RayWorkerGroup 是如何使用这个模板的。execute_fn 通常会指向 execute_all_async。
# verl/single_controller/ray/base.py
class RayWorkerGroup(WorkerGroup):
def execute_all_async(self, method_name: str, *args, **kwargs):
# ...
# 检查参数是否是需要为每个 worker 单独指定的列表
# (这是实现 DP_COMPUTE_PROTO 的关键)
if all(isinstance(arg, list) and len(arg) == len(self._workers) for arg in args):
# 如果是，则为每个 worker 分配其对应的数据切片
result = []
for i in range(len(self._workers)):
sliced_args = tuple(arg[i] for arg in args)
# ...
result.append(
self._execute_remote_single_worker(
self._workers[i],
method_name,
*sliced_args,
**sliced_kwargs
)
)
return result
# 默认情况：将相同的参数广播给所有 worker
return [self._execute_remote_single_worker(worker, method_name, *args, **kwargs)
for worker in self._workers]
def _execute_remote_single_worker(self, worker, method_name: str, *args, **kwargs):
# 最终，调用底层 Ray Actor 的远程方法
remote_call = getattr(worker, method_name)
return remote_call.remote(*args, **kwargs)
当 RayPPOTrainer 调用 actor_wg.update_actor(batch) 时，它实际上触发的是 RayWorkerGroup 中那个动态生成的代理方法。
代理方法首先会调用一个 dispatch_fn。这个函数会根据 @register 中定义的 dispatch_mode（如 DP_COMPUTE_PROTO）来处理数据。如果是 DP 模式，它会将 batch 切分成多份，为 execute_all_async 准备好一个参数列表。如果是广播模式，它则什么都不做。
execute_all_async 接收到分发后的参数。它会遍历内部持有的所有底层 Worker Actor 的句柄（self._workers），并通过 ray.remote() 调用它们各自的同名方法。这一步是并行的，Ray 会将这些远程任务调度到对应的 GPU 上执行。
任务执行后返回的是一组 Ray ObjectRef（future 对象）。代理方法接着会调用一个 collect_fn，它可能会对这组 future 执行 ray.get() 来同步等待所有结果，或者对返回的数据进行聚合（如 all_reduce）。
通过 RayWorkerGroup 这个强大的抽象层，RayPPOTrainer 的调度代码变得异常简洁。它只需要说：“Actor 们，更新你们自己(update_actor)”，而完全无需关心 Actor 到底有几个、分布在哪里、数据应该如何切分。所有这些复杂的分布式通信和任务管理，都被 RayWorkerGroup 优雅地封装了起来。这正是 veRL 能够同时支持多种并行策略而上层代码保持不变的关键所在。
5. 数据的“生命周期”
在 veRL 中，所有在 Worker 之间流转的数据，都被统一封装在一个名为 DataProto 的数据结构中。它不仅仅是一个字典，更承载着 RLHF 流程中所有的信息演变。理解 DataProto 的生命周期，对理解 veRL 系统如何协作非常重要。
在我们追踪 DataProto 在各个 Worker 之间的旅程之前，我们有必要先回答一个更根本的问题：第一个 DataProto 对象是如何诞生的？
在 veRL 中，DataProto 的声明周期是：
Parquet 文件 -> RLHFDataset -> DataLoader -> batch_dict -> DataProto
Parquet 是 veRL 推荐的数据格式，通常包含 prompt 文本和相关元信息。RLHFDataset 负责读取本地或远程 Parquet 文件，按 max_prompt_length 过滤样本，并应用聊天模板格式化对话。随后，执行分词、填充、截断，将样本转为固定长度的张量。
DataLoader 在 RayPPOTrainer 中创建，将处理后的样本组织成 batch，产出 batch_dict。
此时，DataProto 登场。通过 DataProto.from_single_dict(batch_dict)，普通字典被封装为 veRL 内部统一的数据协议，正式进入 RLHF 流程。

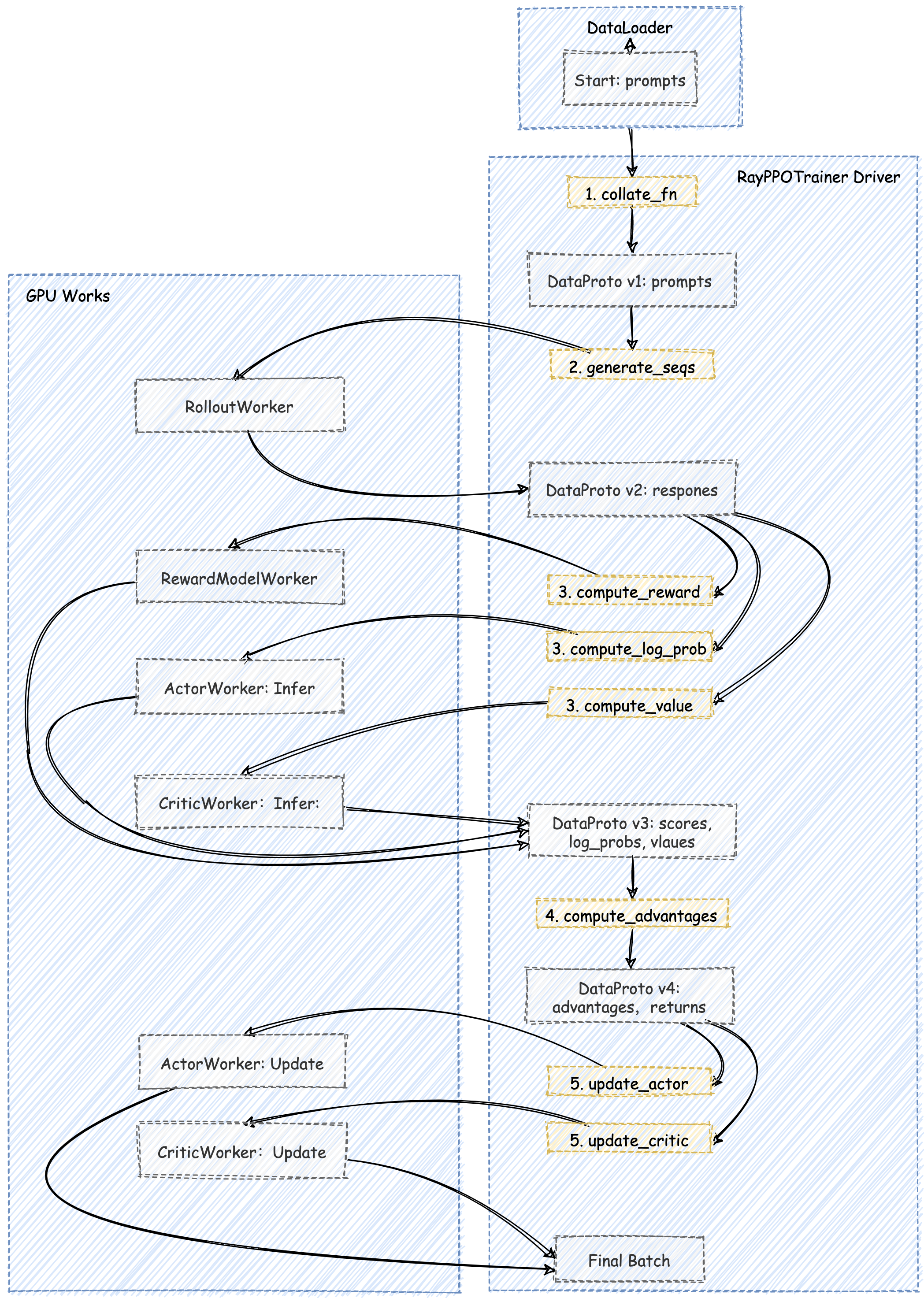

加下来我们将以一次 PPO 迭代为例，用一张 端到端的数据流图 来追踪 DataProto 的演变过程。
RayPPOTrainer 的 fit() 循环从 train_dataloader 中取出一个 batch_dict。这个字典通常只包含 input_ids、attention_mask 等表示 prompt 的基本信息。这些信息被封装成第一个版本的 DataProto 对象。
接下来进入到 PPO 的 生成 (Generation) 和 准备 (Preparation) 阶段。这个初生的 DataProto 开始了它的旅程，它被 RayPPOTrainer 依次（或并行地）发送给各个 Worker，每经过一个，就会被赋予新的信息。
流经 RolloutWorker：DataProto v1 被发送去执行 generate_sequences。RolloutWorker 返回生成的 responses，并将其合并，形成 DataProto v2。
DataProto v2 被同时发送给 RewardModelWorker, ActorWorker (执行 compute_log_prob), 和 CriticWorker (执行 compute_values)。
这三个 Worker 并行地完成计算，各自返回自己的结果。RayPPOTrainer 将这些结果全部合并，形成了 DataProto v3。
此时的 DataProto v3 已经包含了计算优势函数所需的所有输入。这个计算通常是轻量级的，因此 RayPPOTrainer 会在 Driver 进程本地 直接调用 compute_advantage 函数。
compute_advantage 函数会计算出 advantages 和 returns，并将其加入到数据中，至此，DataProto v4 已经准备好了。
接下来 DataProto v4 被最后一次分发，分别发送给 ActorWorker 和 CriticWorker 的 update 方法。
ActorWorker 从中取出 advantages, old_log_probs 等信息，计算 PPO 损失并更新自己的权重。CriticWorker 从中取出 returns 作为学习目标，计算 MSE 损失并更新自己的权重。它们返回训练过程中的 metrics，标志着 DataProto 在本次迭代中的使命正式完成。
6. 总结
通过本篇文章的分析，我们解构了 veRL 的静态核心架构。我们看到，veRL 通过：
- 权责分明的
Worker角色 (四梁八柱) - 中心化的
RayPPOTrainer调度器 (中枢神经系统) - 统一的
DataProto数据载体
成功地将一个复杂的分布式系统，组织成了一个逻辑清晰、协作有序的整体。它的代码真的太优雅了，看的我好感动，希望大家也能感受到这种美，veRL 的设计哲学和架构思路非常值得我们学习。
下面的文章中，我们将继续深入 veRL 的源码，来看它如何实现零拷贝共享，敬请期待！
